控温型波长可调 FBG 滤波器模块
Temperature-Controlled Wavelength-Tunable Fiber Bragg Grating (FBG) Filter Module
文件编号：FX-FBGFLT-202501 | 文档日期：2025-01 | 标准型号：FX-FBG-ITU34 |
产品概述：
温控可调谐FBG滤波器模块采用热调谐方式调节光纤布拉格光栅中心波长，实现稳定窄带滤波和精密波长选择。模块可用于优化光谱质量、抑制ASE噪声并提高传感或通信系统的信号纯净度。
产品特色：
• 通过温度控制实现中心波长可调，适合精密波长选择和系统调试。
• 窄带滤波能力可用于ASE噪声抑制、EDFA ASE滤波和光谱净化。
• 结构紧凑，便于集成到激光器稳频、光纤传感和光通信测试平台。
应用领域：
• 光纤传感解调、波长选择和窄带光滤波。
• EDFA ASE滤波、ASE噪声抑制和光谱净化。
• 激光器稳频、光通信测试和科研实验系统。
标准产品快照
选型提示 • 确认中心波长：默认 1550.12 nm（ITU-C34），其它 C 波段波长及 1310 nm 可定制。 • 确认 TEC 控温设定范围与环境温度条件。 • 确认光纤接口：标准 SMF-28e 尾纤与 FC/APC。 • 确认供电与通信：5 VDC 单电源供电，RS232 通信。 |
| |
中心波长 | 默认 1550.12 nm（ITU-C34）；其它 C 波段波长及 1310 nm 可定制 | |
波长调谐范围 | 300 pm（典型值，通过改变 TEC 温度实现） | |
FBG 带宽 | 100 pm（3 dB 带宽，典型值） | |
边模抑制比 | ≥ 15 dB | |
插入损耗 | 1.5 dB（典型值），2 dB（最大值，含环形器） | |
供电方式 | 5 VDC ± 0.25 V 单电源供电 | |
光纤与接口 | SMF-28e 单模光纤，0.5 m；FC/APC，COM 入口，FBG 反射光出口 | |
主体尺寸 | 90 × 70 × 15 mm；4-φ3.5 通孔安装 | |
注：本手册参数为标准口径或典型值；特殊波长、尾纤长度、接口形式、宽温版本及测试条件以订单规格书为准。
光路及输入输出

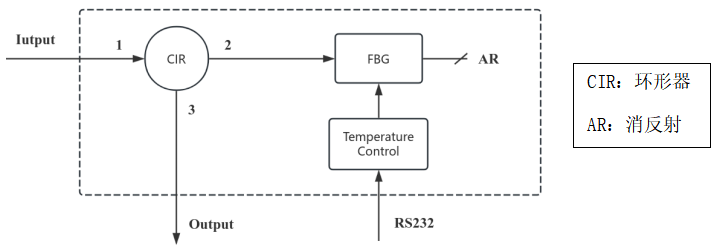

图 1 光路原理图

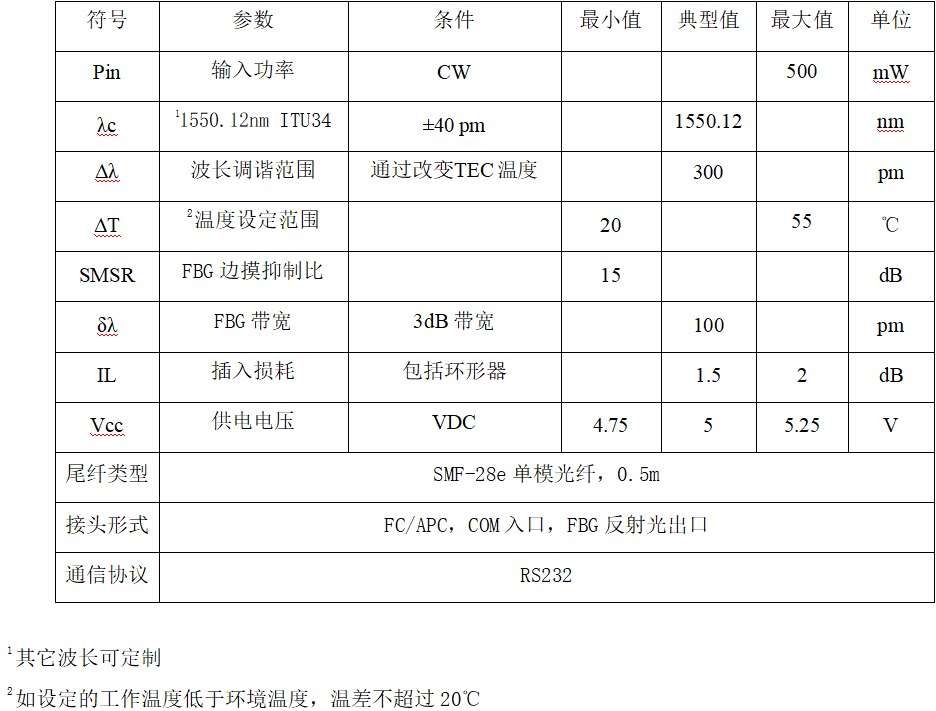

性能指标
符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
Pin | 输入功率 | CW |
|
| 500 | mW |
λc¹ | 中心波长 | 默认 ITU-C34；其它波长可定制 |
| 1550.12 |
| nm |
Δλ | 波长调谐范围 | 通过改变 TEC 温度 |
| 300 |
| pm |
Tset² | 温度设定范围 | TEC 设定温度 | 20 |
| 50 | °C |
SMSR | 边模抑制比 |
| 15 |
|
| dB |
δλ | FBG 带宽 | 3 dB 带宽 |
| 100 |
| pm |
IL | 插入损耗 | 包括环形器 |
| 1.5 | 2 | dB |
Vcc | 供电电压 | VDC | 4.75 | 5 | 5.25 | V |
¹ 其它 C 波段波长及 1310 nm 波长可定制。
² 如设定工作温度低于环境温度，建议温差不超过 20 °C，且需散热良好。
接口、电气与使用条件

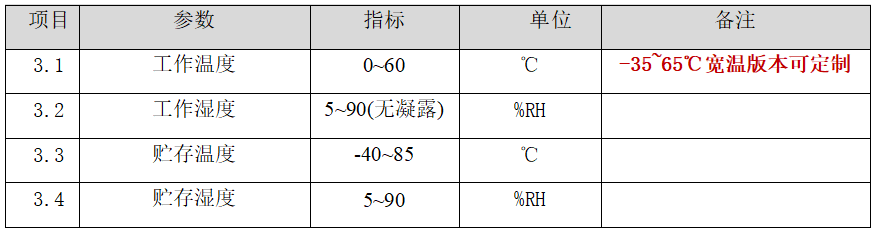

接口与环境条件
项目 | 规格 / 说明 | 单位 | 备注 |
工作温度 | 0 ~ 50 | °C | -35 ~ 70 °C 宽温版本可定制 |
工作湿度 | 5 ~ 90 | %RH | 无凝露 |
贮存温度 | -40 ~ 70 | °C | 无凝露 |
贮存湿度 | 5 ~ 90 | %RH | 无凝露 |
电气、通信与光纤接口
项目 | 规格 / 说明 |
尾纤类型 | SMF-28e 单模光纤 |
光纤接头 | FC/APC；COM 入口；FBG 反射光出口 |
供电接口 | 5 VDC ± 0.25 V |
通信协议 | RS232 |
外观尺寸

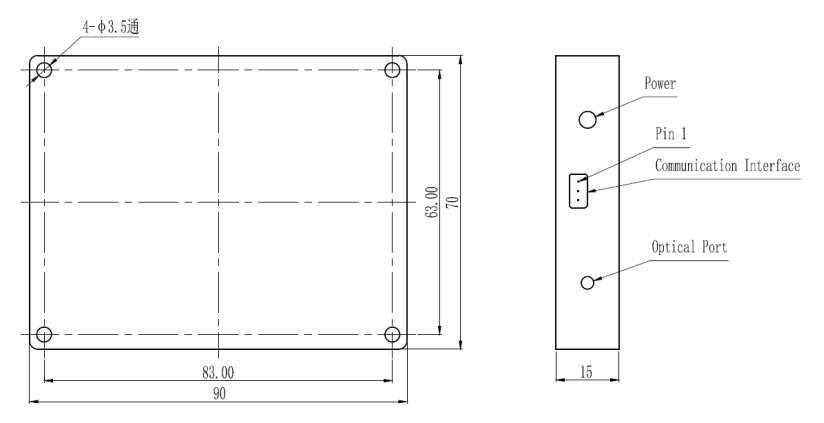

图 2 外观尺寸图（单位：mm）
产品外观

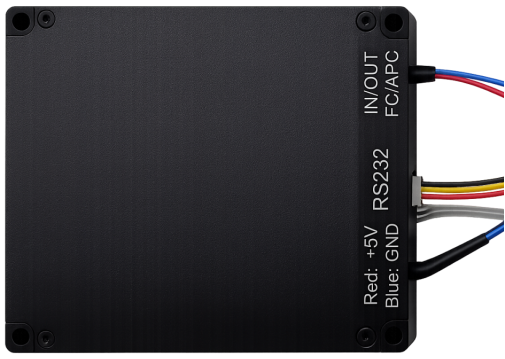

图 3 实物照片
型号规则与订货示例
型号规则
• FX-FBG-[WL]-[TEMP]-[IF]-[OPT] | |||
字段 | 代码 / 选项 | 说明 | 默认值 |
WL | ITU34 / Cxx / 1310 / CUS | 中心波长；ITU34 对应 1550.12 nm | ITU34 |
TEMP | STD / WIDE | 标准温度或宽温版本 | STD |
IF | APC / PIGTAIL / CUS | FC/APC 或定制尾纤接口形式 | APC |
OPT | CUS | 定制项，例如增加FBG透射输出 | 空 |
订购前建议确认
确认项 | 建议说明 |
中心波长 | 确认目标中心波长、允许偏差、ITU 通道或 1310 nm 定制需求。 |
温度与调谐 | 确认目标设定温度、环境温度范围及所需波长调谐范围。 |
光路与接口 | 确认 COM 入口、FBG 反射光出口、连接器类型与尾纤长度。 |
电气与通信 | 确认 5 VDC 供电能力、RS232 通信连接与线缆定义。 |
应用条件 | 确认 ASE/激光源光功率、连续光条件、安装空间与散热条件。 |
订购示例
FX-FBG-ITU34-STD-APC：1550.12 nm（ITU-C34），标准温度版本，FC/APC 接口。
FX-FBG-CUS-WIDE-APC：定制 C 波段波长，宽温版本，FC/APC 接口。
FX-FBG-1310-STD-PIGTAIL-CUS：1310 nm 波段，标准温度版本，尾纤与接口定制。
说明：除非另有说明，手册中的中心波长、带宽、插入损耗、调谐范围、控温范围和接口配置均为典型值或标准配置；定制波长、宽温版本、连接器及测试条件可能影响最终指标。
