1.产品组成

1.1. 产品简介

掺铒光纤放大器(EDFA)是专用于光纤激光或光纤通信的光放大器产品系列，由激光器泵浦掺铒光纤对C波段信号光提供增益，具有能量转换效率高、高增益和低噪声的优点。本公司EDFA具有体积小，易携带等优点，可根据用户需求定制EDFA。

1.2. 产品结构

脉冲掺铒光纤放大器产品的前面板如图 1 所示。依次为输入输出光纤（黄色为输入光纤，白色为输出光纤），上位机通信接口(DB9Pin)、电源线(DC 5V )。

2.产品描述

2.1. 光纤接口

尾纤 Input 和 Output 分别为脉冲放大器泵浦光的输入和输出端口，接头类型：FC/APC。

2.2. RS232 通信接口

产品通信接口采用 RS232 接口，接头类型：母头 DB9Pin 接头。

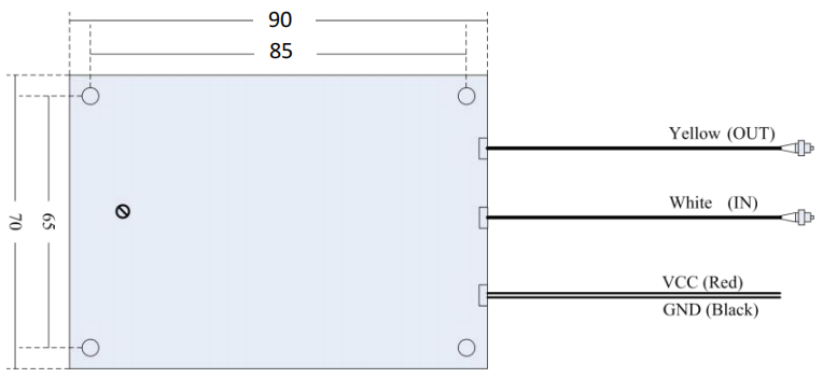

3.外形尺寸

L×W×H=90mm×70mm×14mm。

4.工作条件

环境温度：-40 ℃～ 80℃

储存温度：-40 ℃～ 80 ℃

相对湿度：0%～90%RH（25 ℃）

环境空气：无腐蚀性和溶剂性气体，无扬尘，邻近无强电磁场干扰。

供电条件：DC+5V/GND 电源供电

============================================================================================================

C波段脉冲掺铒光纤放大器

概述

脉冲掺铒光纤放大器是一款人眼安全的光纤放大器，针对短脉冲（ns级）信号放大的特点，对光路进行了优化处理。内部采用电信级的单模980泵浦激光器，采用专有技术和特殊的器件保证其放大过程中的最大效率的光-光转换效率以及最小的信号失真。

特性

Ø高峰值功率

Ø高稳定性和高可靠性

Ø高光光转换效率

Ø短脉冲放大

Ø可远程控制

应用

Ø光纤传感

Ø空间光通信

Ø激光雷达

Ø环境监测

Ø天气监测

C波段前置掺铒光纤放大器

概述

C波段前置掺铒光纤放大器是一款高增益、低噪声的预放光纤放大器（Pre-EDFA）；用于对微弱光信号进行放大，提高接收机灵敏度，延长信号的传输距离。该系列放大器内部采用优化的光路结构，配合电信级的980nm泵浦激光器，实现高性能的小信号放大输出。基于稳定的高效的内部控制系统， 结合高精度的ATC和ACC(APC)控制电路实现放大器稳定、可靠运行。产品全部状态参量与配置信息可由上位机进行远程监控与配置。该系列光纤放大器有多种封装形式，满足不同应用要求。

特性

Ø低噪声、高增益

Ø高稳定性和高可靠性

Ø结构紧凑

Ø可远程控制

应用

Ø光纤通信

Ø光纤传感

Ø激光雷达

C波段功率掺铒光纤放大器

概述

C波段功率掺铒光纤放大器是一款高饱和输出功率的功率光纤放大器（Booster-EDFA）；用于对发射端信号进行放大，提高发射端光功率，提升信号的传输距离。该系列放大器内部采用优化的光路结构，配合电信级的980nm/1480nm泵浦激光器，实现高饱和功率放大输出。基于稳定的高效的内部控制系统， 结合高精度的ATC和ACC(APC)控制电路实现放大器稳定、可靠运行。产品全部状态参量与配置信息可由上位机进行远程监控与配置。该系列光纤放大器有多种封装形式，满足不同应用要求。

特性

Ø高饱和输出功率

Ø高稳定性和高可靠性

Ø优良散热结构

Ø可远程控制

应用

Ø光纤通信

Ø光纤传感

Ø激光雷达
